Målerskab planforsænket udendørs IM-l for ledningstilslutning
1016008121

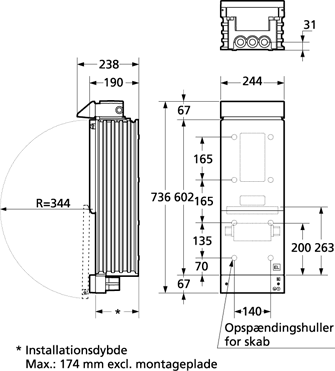

IM-målerskabet er beregnet til opsætning udendørs, helt eller delvist forsænket i mur eller udvendig på mur på enfamilies-, række- og fritidshuse. Ved opsætning delvis forsænket eller udvendig på mur, skal målerskabet forsynes med et afdækningssvøb. Bunden er aftagelig så skabet kan sættes i murniche med fremførte kabler; aflastet med kiler. Korrugerede rør aflastes i overgangsstykke. Bagvæggen har blanketter for huller til direkte opspænding på væg. Ved vandret sammenbygning skal der mellem skabene være 15 mm afstand. Lågesættet bestilles seperat i farverne grå eller hvid. Højden svarer til 9 skifter, bredden til 1 løber + fuge. Fremstillet i korrosionsstabilt plast. Opbygges af skab samt lågesæt. Har 3 tude for tilslutning af 1', 11/4' & 11/2' rør. Membranpakninger monteres ved tilslutning af 4 x 6 mm, 4 x 10 mm, 4 x 16 mm eller 4 x 25 mm kabler. Kapslingsklasse: IP44. Mærkespænding: 400 V a.c. Mærkestrøm: Max. 63 A. Omgivelsestemperatur: -10 °C til + 35 °C. Klemmer: Cu 4-25 mm², Al 16-25 mm² kun massiv. Sløjfemulighed: Cu 1x16 mm² + 1x10 mm². Al ikke tilladt. Standarder: FR2000.


|
